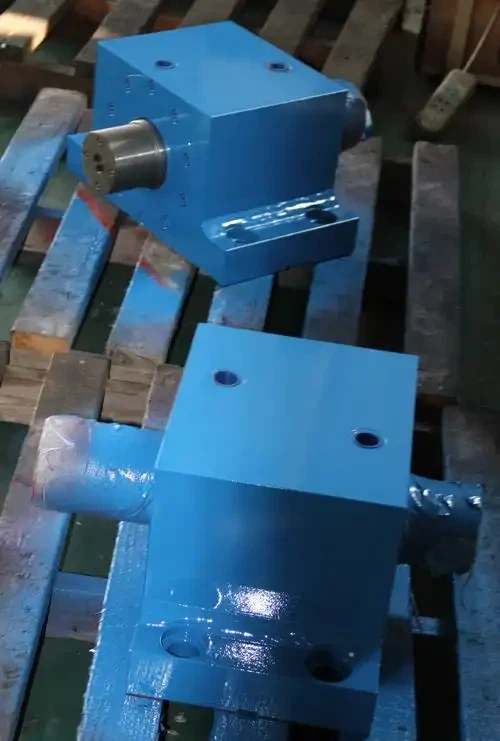

Silinder hidraulik rod berganda

Ia adalah silinder hidraulik yang stabil secara struktural yang mampu pergerakan bidirectional dengan kelajuan dan daya yang sama, biasanya digunakan dalam peralatan mekanikal seperti mesin pengisaran dan mesin penggilingan yang memerlukan prestasi yang sama dalam gerakan reciprocating dari meja kerja.

Ciri -ciri:
Kekuatan kelajuan dan output yang sama di kedua -dua arah
Struktur simetri, ketegaran tinggi, dan operasi lancar

Aplikasi:
Terutamanya digunakan dalam peralatan yang memerlukan prestasi yang konsisten dalam gerakan reciprocating meja kerja, seperti alat mesin ketepatan seperti mesin pengisaran dan mesin penggilingan*

Klasifikasi terperinci dan perincian reka bentuk

1. Rod - tetap vs barel - tetap:
Barrel - tetap:Jenis yang paling biasa. Batang omboh bergerak dan memandu beban. Semasa pemasangan, tong ditetapkan melalui gunung, dan rod omboh disambungkan ke meja kerja.
Rod - tetap:Barel bergerak dan memacu beban. Minyak hidraulik memasuki dan keluar dari ruang minyak melalui batang omboh berongga. Reka bentuk ini menawarkan jejak keseluruhan yang lebih padat untuk aplikasi strok lama -.

2. Diameter rod yang sama berbanding diameter batang yang berbeza:
Diameter rod yang sama:Reka bentuk standard, mencapai kelajuan yang sama dua arah dan daya yang sama.
Diameter rod yang berbeza:Batang omboh di setiap sisi mempunyai diameter yang berbeza, mengakibatkan kelajuan dan daya yang tidak sama rata dalam dua arah. Digunakan untuk keperluan aplikasi khas, tetapi kurang biasa.

Perincian prestasi dan pemilihan

1. Kelebihan (dalam - kedalaman):

Penyegerakan Reciprocating yang tepat: Ciri -ciri kelajuan yang sama - menjadikannya tidak dapat digantikan dalam aplikasi yang memerlukan gerakan reciprocating yang diselaraskan dengan ketat (contohnya, mesin pengisaran).
Rintangan yang sangat baik terhadap lenturan dan kestabilan yang tinggi:Struktur dwi - yang disokong membolehkannya menahan momen lenturan yang lebih tinggi, menjadikannya lebih sesuai untuk strok panjang dan aplikasi dengan beban sampingan.
Pelepasan haba dan penyingkiran cip:Pergerakan rod rod omboh membantu menghilangkan haba dari bahagian yang terdedah dan boleh mengikis debu dan cip dari permukaan.

2. Kelemahan (dalam - kedalaman):
Penggunaan ruang rendah: Untuk strok yang sama, panjangnya (panjang dipasang) jauh lebih besar daripada silinder rod - tunggal.
LKetumpatan daya ow:Kerana rod omboh mengurangkan kawasan yang berkesan, daya output biasanya kurang daripada satu silinder rod - (yang mempunyai kawasan yang lebih berkesan semasa lanjutan) untuk saiz yang sama dan tekanan kerja.

Aplikasi dan pertimbangan lanjutan

Precisipada kedudukan dan kawalan servo: Oleh kerana struktur simetri dan stabilnya, double - silinder rod sering dipasangkan dengan servo atau injap berkadar untuk tinggi - ketepatan ditutup - sistem kawalan kedudukan gelung.
Reka bentuk kusyen:Dalam aplikasi kelajuan tinggi -, struktur kusyen (contohnya, pin kusyen dan injap pendikit) biasanya direka di kedua -dua hujung laras untuk lancar menurun omboh pada hujung strok, mengurangkan kesan, bunyi, dan memakai.
SeSistem Aling:Kombinasi pengedap yang berbeza (seperti langkah - meterai, cincin Glyd, dan lain -lain) dipilih berdasarkan tekanan kerja, kelajuan, dan suhu sederhana, yang penting untuk kehidupan dan prestasi perkhidmatan silinder.
